WebGL 与 WebGPU

# 为什么是WebGPU而不是webGL 3.0

你若往Web图形技术的底层去探究，一定能追溯到上个世纪90年代提出的openGL技术，也一定能看到，WebGL就是基于OpenGL ES做出来的这些信息。OpenGL 在那个显卡羸弱的年代发挥了它应有的价值。

# 显卡驱动

我们都知道现在的显卡都要安装显卡驱动程序，通过显卡驱动程序暴露的API，我们就可以操作GPU完成图形处理器的操作

问题是，显卡区域和普通编程界的汇编一样，底层，不好写，于是各大厂就做了封装--码界的基操

# 图形API的简单年表

OpenGL 就是干这个的，负责上层接口封装并与下层显卡驱动打交道，但是，众所周知，它的设计风格已经跟不上现代 GPU 的特性了。

Microsoft 为此做出来最新的图形API 是 Direct3D 12，Apple 为此做出来最新的图形API 是 Metal，有一个著名的组织则做出来 Vulkan，这个组织名叫 Khronos。D3D12 现在在发光发热的地方是 Windows 和 PlayStation，Metal 则是 Mac 和 iPhone，Vulkan 你可能在安卓手机评测上见得多。这三个图形 API 被称作三大现代图形API，与现代显卡（无论是PC还是移动设备）的联系很密切。

# WebGl 能运行在各个浏览器的原因

噢，忘了一提，OpenGL 在 2006 年把丢给了 Khronos 管，现在各个操作系统基本都没怎么装这个很老的图形驱动了。

那问题来了，基于 OpenGL ES 的 WebGL 为什么能跑在各个操作系统的浏览器？

因为 WebGL 再往下已经可以不是 OpenGL ES 了，在 Windows 上现在是通过 D3D 转译到显卡驱动的，在 macOS 则是 Metal，只不过时间越接近现在，这种非亲儿子式的实现就越发困难。

苹果的 Safari 浏览器最近几年才珊珊支持 WebGL 2.0，而且已经放弃了 OpenGL ES 中 GPGPU 的特性了，或许看不到 WebGL 2.0 的 GPGPU 在 Safari 上实现了，果子哥现在正忙着 Metal 和更伟大的 M 系列自研芯片呢。

# WebGPU 的名称由来

所以，综上所述，下一代的 Web 图形接口不叫 WebGL 3.0 的原因，你清楚了吗？已经不是 GL 一脉的了，为了使现代巨头在名称上不打架，所以采用了更贴近硬件名称的 WebGPU，WebGPU 从根源上和 WebGL 就不是一个时代的，无论是编码风格还是性能表现上。

题外话，OpenGL 并不是没有学习的价值，反而它还会存在一段时间，WebGL 也一样。

# WebGPU简介

# WebGPU是什么

WebGPU是什么

WebGPU就是在web上用Javascript控制CPU计算和绘制的标准

WebGPU是w3c组织定义的新一代图形API，其定位就是全平台支持。

WebGPU可以对接不同设备上的现代图形学API,如Direct3D、Vulkan、Matal

相较于上一代图形API-WebGl,WebGPU更强、更快、更灵活、更现代

# WebGL发展史

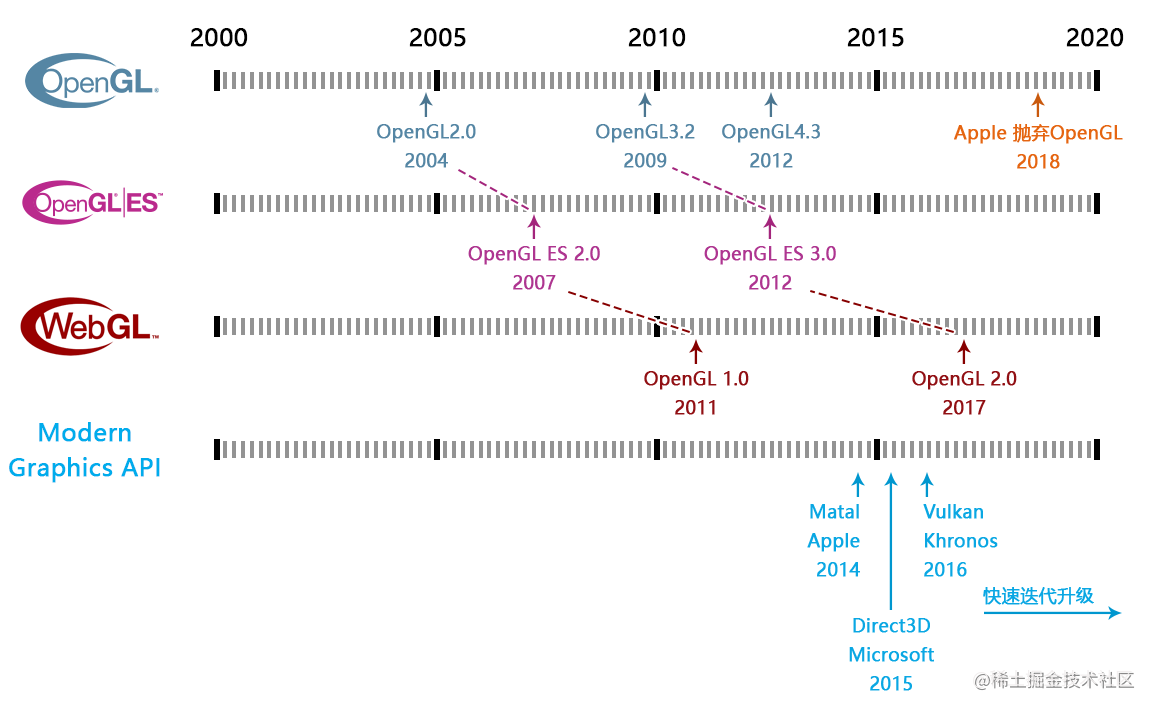

webGl发展史

我们所熟知的WebGL1.0是在2011年定制的,是OpenGl ES2.0在web上实现，而OpenGL ES 2.0 又是OpenGL 2.0 在移动端的具体实现。所以，WebGL1.0 对标的是OpenGL 在2004 年的标准。

同样的原理，虽然经过几年的发展，WebGL2.0 出现了，但它对标的实际是OpenGL 在2010 年的标准。

由此可见，WebGL 是在使用一个十几年前的框架体系。而OpenGL 这个标准本身就非常古老了，已经有将近30年的历史。

这也就导致了WebGL 即无法满足现代GPU 设备的框架体系，也无法满足现代高性能计算和渲染需求。

因此，在2015年左右，Apple、Microsoft、Khronos分别退出了基于全新GPU框架的Matelasse、Direct3D和Vulkan,这3个API被大家统称为现代图形学API。

现在，Matelasse、Direct3D和Vulkan这3个API 被大家统称为现代图形学API。

WebGPU 在设计新的Web 端图形学标准的时候，便是参考了这3个现代图形学API，抛弃了OpenGL。

# WebGPU 在主流浏览器上的支持状况

截止到现在2022年5月：

Chrome，建立了Dawn 开源项目，使用C++ 让Chrome 从v94开始，对WebGPU 进行适配，仅支持桌面端。
FireFox，建立gfx-rs 开源项目，对WebGPU 进行适配，在Nightly Build 版本里支持桌面端和Android 客户端。
Safari，在Safari的内核WebKit 中对WebGPU 进行适配，在Technology Preview 版本里支持IOS和Mac端。
Edge和国产浏览器，因为使用了谷歌的Chromium 内核，没有独立开发WebGPU的打算，大概率会选择在WebGPU 正式版本公布后，直接用Dawn 适配WebGPU。

# JavaScript是如何操作本地设备的

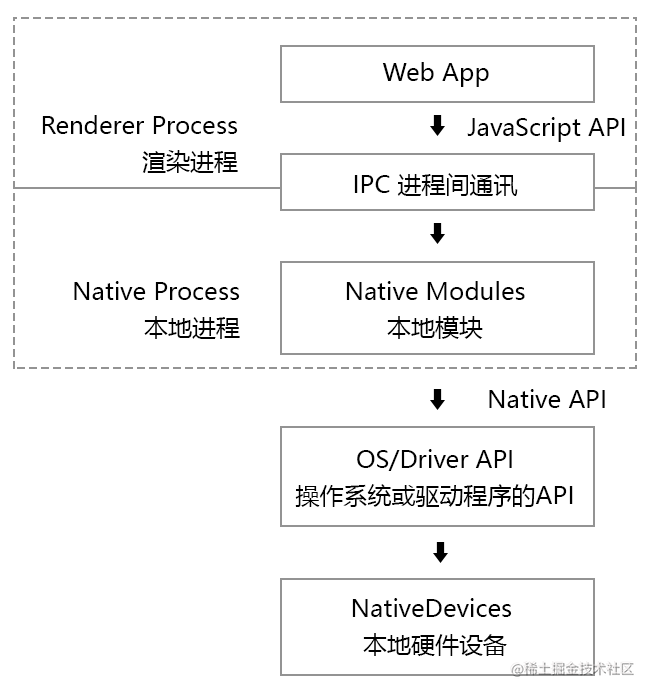

JavaScript操作本地设备流程

现代浏览器中的web页面会被独立分配到一个独立的渲染进程中，处于一个相对独立的沙盒环境。

Web 页面本身是没有能力和权利去调动硬件底层的API的。

我们只能通过一系列被规范定义的JavaScript API跟浏览器进行沟通，让浏览器会通过进程间的通讯，也就是Inter-Process Communication(IPC)将js的命令传递给一个独立进程的Native Module

Native Module会通过真正的Native API操作系统或者设备的API，比如读取GPS、蓝牙、网络、文件等，操作的加过会通过IPC返回给Javascript进程

像这种Web端向Native端发起请求并获取结果的IO操作一般都是异步的，大量的异步操作便是WebGPU的特点之一。

在这里我们要知道，真正的图形操作都是在Native 进程中进行的，而Web端只负责向Native 端发起命令，接收结果。

因此，js 进程就没有必要同步的等待Native进程的结束，它可以发送完请求后，先去做点别的，等接收到了结果，再考虑下一步怎么走。

一般浏览器的内核对这种异步操作都会做大量优化，我们可以充分的利用各个线程间的CPU 资源，比如主线程和渲染线程。

# WebGPU 在Chrome中的工作原理

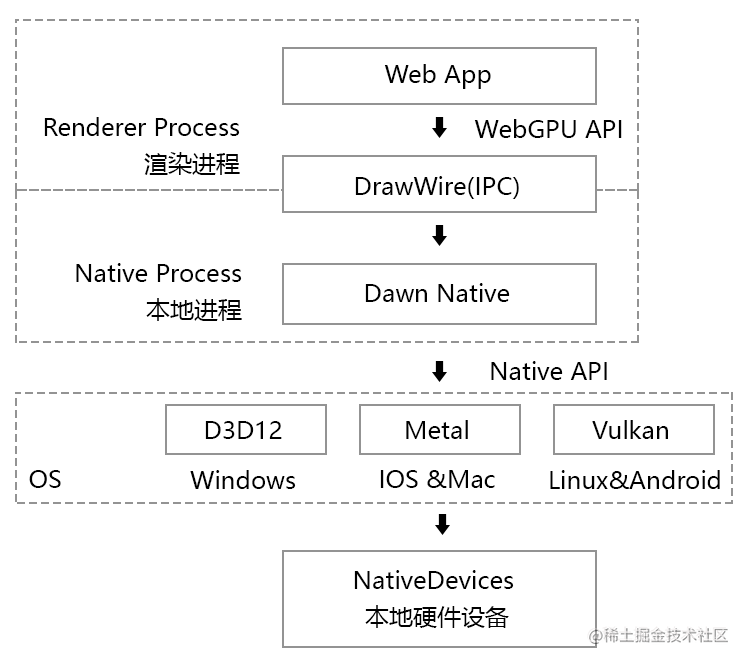

WebGPU 在chrome中的工作原理

我们之前说过，Chrome对WebGPU 的适配工作，是由Chrome负责的。

当我们要在Javascript中使用WebGPPU API时，就要在Dawn进程中调用Dawn模块，然后通过Dawn调用操作系统底层的GPU API，比如Windows 的D3D12，IOS和Mac 的Metal，Linux和Android的Vulkan。

WebGPU的API大部分是支持异步的，这类似于js对于本地硬件的IO 操作。

WebGPU在绘制和渲染图形的时候，有些API是有返回结果的，比如对GPU的请求；也有些是没有返回结果的，比如渲染命令

高性能的GPU在绘图的时候，都有上万个渲染管道并行的，其每一帧的渲染结果若是都返回给js,会很耗内存，所以我们直接将其渲染到画布上，而不做存储。

WebGPU在设计的时候，更多的是参考了Metal的API，采用了一个叫commandEncode的设计概念，它允许用户在js中提前写好绘制命令，然后通过Dawn提交到GPU中运行

# WebGPU 工作流程

初始化WebGPU
- 获取GPU实例
- -配置WebGPU 的上下文对象
创建GPU渲染管线
- 编写shader程序,然后放入渲染管线中
- 对渲染管线进行初始配置
编写绘制命令，并提交给GPU
- 建立指令编码器
- 通过指令编码器简历渲染通道
- 将渲染管线放入渲染通道
- 将指令编码器中的绘图指令提交给GPU

# WebGPU 中的图形结构

WebGPU中的图形结构和着色原理跟WebGL是差不多的，或者说现代图形学API中的图形结构和着色器都是差不多的

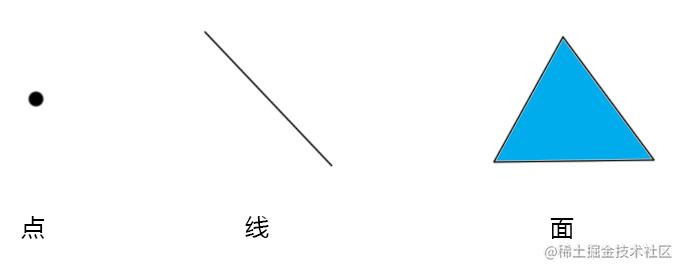

WebGPU中的图形结构有点、线、三角面三种，根据绘图逻辑不同，线和面还可以细分，这个我们会在后面的课程里详解

WebGPU中的图形结构

# WebGPU 的着色原理

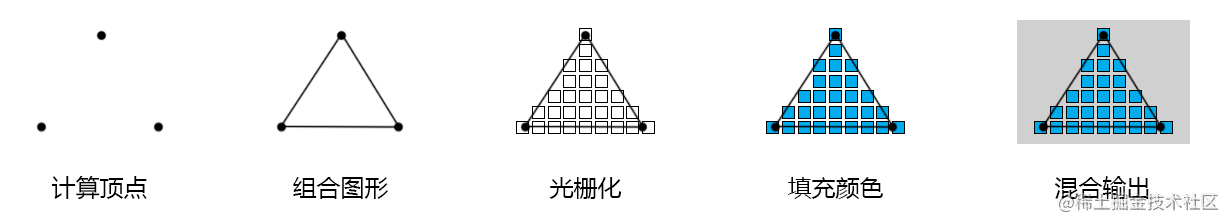

WebGPU 的着色原理和WebGL一样，它依旧还是一个光栅引擎，通过顶点着色器定型，然后使用片元着色器逐片着色。

其基本着色流程如下

WebGPu 着色器

接下来我们在代码中演示一下这个流程

# WebGPU项目搭建

# WebGPU开发准备

浏览器: Google Chrome Canary (opens new window)
编辑器: VSCode
代码构建工具：Vite
开发语言
- Javascript
- HTML/css
- TypeScript
- WGSL
系统环境
- node.js
- npm
- git

# WebGPU 开发模板

我们可以直接从git中下载WebGPU开发模板

# Clone the repo
git clone https://github.com/buglas/webgpu-lesson.git

进入项目模板，安装依赖，运行项目

# Go inside the folder
cd webgpu-lesson

# Start installing dependencies
npm install #or yarn

# Run project at localhost:3000
npm run dev #or yarn run dev

在readme.md文件中可以了解项目结构

├─ 📂 node_modules/ # Dependencies
│ ├─ 📁 @webgpu # WebGPU types for TS
│ └─ 📁 ... # Other dependencies (TypeScript, Vite, etc.)
├─ 📂 src/ # Source files
│ ├─ 📁 shaders # Folder for shader files
│ └─ 📄 *.ts # TS files for each demo
├─ 📂 samples/ # Sample html
│ └─ 📄 *.html # HTML entry for each demo
├─ 📄 .gitignore # Ignore certain files in git repo
├─ 📄 index.html # Entry page
├─ 📄 LICENSE # MIT
├─ 📄 logo.png # Orillusion logo image
├─ 📄 package.json # Node package file
├─ 📄 tsconfig.json # TS configuration file
├─ 📄 vite.config.js # vite configuration file
└─ 📄 readme.md # Read Me!

简单说一下这个项目中比较重要的几个文件

src中包含了ts源码和wgsl着色文件
samples包含了所有的HTML文件，这些HTML文件会作为入口引用文件，其中会引入ts
package.json中表明项目的基础信息和依赖文件

{
    "name": "webgpu-lesson",
    "version": "0.1.0",
    "description": "webgpu-lesson",
    "scripts": {
        "dev": "vite",
        "build": "tsc && vite build",
        "preview": "vite preview"
    },
    "devDependencies": {
        "@webgpu/types": "^0.1.15",
        "typescript": "^4.5.4",
        "vite": "^2.8.0"
    },
    "dependencies": {
        "gl-matrix": "^3.4.3"
    }
}

在devDependencies中@webgpu/types便是WebGPU在TypeScript中的官方定义包

tsconfig.json是ts配置文件，在types中需要引入vite和WebGPU的定义包

{
    "compilerOptions": {
        "target": "ESNext",
        "useDefineForClassFields": true,
        "module": "ESNext",
        "lib": ["ESNext", "DOM"],
        "moduleResolution": "Node",
        "strict": true,
        "sourceMap": true,
        "resolveJsonModule": true,
        "esModuleInterop": true,
        "noEmit": true,
        "noUnusedLocals": true,
        "noUnusedParameters": true,
        "noImplicitReturns": true,
        "types": ["vite/client", "@webgpu/types"]
    },
    "include": ["src"]
}

# 绘制三角形

三角形

建顶点着色器程序

// src/shaders/triangle.vert.wgsl
@vertex
fn main(@builtin(vertex_index) VertexIndex : u32) -> @builtin(position) vec4<f32> {
    var pos = array<vec2<f32>, 3>(
        vec2<f32>(0.0, 0.5),
        vec2<f32>(-0.5, -0.5),
        vec2<f32>(0.5, -0.5)
    );
    return vec4<f32>(pos[VertexIndex], 0.0, 1.0);
}

对于着色程序，我们后面会详说，这里我们先知道，顶点着色器中建立了3个顶点，由这3个顶点可以连成一个三角形

建立片元着色程序
```
// src/shaders/red.frag.wgsl
@fragment
fn main() -> @location(0) vec4<f32> {
    return vec4<f32>(1.0, 0.0, 0.0, 1.0);
}
```
上面定义了一个红色的片元颜色，稍后便会将此颜色填充到由顶点着色器定义好的图形中

建立一个ts文件，引入上面的着色程序

// src/triangle.ts
import triangle from "./shaders/triangle.vert.wgsl?raw"
import redFrag from "./shaders/red.frag.wgsl?raw"

建立HTML入口文件，引入上am的ts文件

<!-- examples/triangle.html -->
<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Orillusion | Basic Triangle</title>
    <style>
        html,
        body {
            margin: 0;
            width: 100%;
            height: 100%;
            background: #000;
            color: #fff;
            display: flex;
            text-align: center;
            flex-direction: column;
            justify-content: center;
        }
        p{
            font-size: 14px;
            margin:0
        }
        canvas {
        width: 100%;
        height: 100%;
        }
    </style>
</head>
<body>
    <canvas></canvas>
    <script type="module" src="/src/triangle.ts"></script>
</body>
</html>

接下来在triangle.ts中庸WebGPU绘图

初始化webgpu

async function initWebGPU(canvas: HTMLCanvasElement) {
    // 判断当前设备是否支持WebGPU
    if(!navigator.gpu) throw new Error('Not Support WebGPU');
    // 请求Adapter对象，GPU在浏览器中的抽象代码
    const adapter = await navigator.gpu.requestAdapter({
        /* 电源偏好
            high-performance 高性能电源管理
            low-power 节能电源管理模式
        */
        powerPreference: "high-performance",
    })
    if(!adapter) throw new Error('No adapter found')
    // 请求GPU设备
    const device = await adapter.requestDevice();
    //获取WebGPU上下文对象
    const context = canvas.getContext("webgpu") as GPUCanvasContext
    //获取浏览器默认的颜色格式
    const format = navigator.gpu.getPreferredCanvasFormat()
    //设备分辨率
    const devicePixelRatio = window.devicePixelRatio || 1
    //canvas尺寸
    const size = {
        width: canvas.clientWidth * devicePixelRatio,
        height: canvas.clientHeight * devicePixelRatio,
    }
    canvas.width = size.width
    canvas.height =size.height
    //配置WebGPU
    context.configure({
        device,
        format,
        // Alpha合成模式，opaque为不透明
        alphaMode: "opaque",
    })

    return { device, context, format, size }
}

创建渲染管线

async function initPipeline(
    device: GPUDevice,
    format: GPUTextureFormat,
): Promise<GPURenderPipeline> {
    const descriptor: GPURenderPipelineDescriptor = {
        // 顶点着色器
        vertex: {
            // 着色程序
            module: device.createShaderModule({
                code: triangle,
            }),
            // 主函数
            entryPoint: "main",
        },
        // 片元着色器
        fragment: {
            // 着色程序
            module: device.createShaderModule({
                code: redFrag,
            }),
            // 主函数
            entryPoint: "main",
            // 渲染目标
            targets: [
                {
                    // 颜色格式
                    format: format,
                },
            ],
        },
        // 初始配置
        primitive: {
            //绘制独立三角形
            topology: "triangle-list",
        },
        // 渲染管线的布局
        layout: "auto",
    }
    // 返回异步管线
    return await device.createRenderPipelineAsync(descriptor)
}

编写绘图指令，并提交给GPU

function draw(
    device: GPUDevice,
    context: GPUCanvasContext,
    pipeline: GPURenderPipeline
) {
    // 创建指令编码器
    const commandEncoder = device.createCommandEncoder()
    // GPU纹理视图
    const view = context.getCurrentTexture().createView()
    // 渲染通道配置数据
    const renderPassDescriptor: GPURenderPassDescriptor = {
        // 颜色附件
        colorAttachments: [
            {
                view: view,
                // 绘图前是否清空view，建议清空clear
                loadOp: "clear", // clear/load
                // 清理画布的颜色
                clearValue: { r: 0, g: 0, b: 0, a: 1.0 },
                //绘制完成后，是否保留颜色信息
                storeOp: "store", // store/discard
            },
        ],
    }
    // 建立渲染通道，类似图层
    const passEncoder = commandEncoder.beginRenderPass(renderPassDescriptor)
    // 传入渲染管线
    passEncoder.setPipeline(pipeline)
    // 绘图，3 个顶点
    passEncoder.draw(3)
    // 结束编码
    passEncoder.end()
    // 结束指令编写,并返回GPU指令缓冲区
    const gpuCommandBuffer = commandEncoder.finish()
    // 向GPU提交绘图指令，所有指令将在提交后执行
    device.queue.submit([gpuCommandBuffer])
}

使用WebGPU绘图

async function run() {
    const canvas = document.querySelector('canvas');
    if(!canvas) throw new Error('No Canvas');
    // 初始化WebGPU
    const { device, context, format } = await initWebGPU(canvas);
    // 渲染管道
    const pipeline = await initPipeline(device, format);
    // 绘图
    draw(device, context, pipeline)

    // 自适应窗口尺寸
    window.addEventListener('resize', () => {
        canvas.width = canvas.clientWidth * devicePixelRatio;
        canvas.height = canvas.clientHeight * devicePixelRatio;;
        context.configure({
            device,
            format,
            alphaMode: 'opaque',
        })
        draw(device, context, pipeline)
    })
}

# 资料

WebGPU零基础入门 (opens new window)

WebGPU 会取代 WebGL 吗？ (opens new window)

WebGL 与 WebGPU 比对[1] 前奏 (opens new window)

WebGPU 导入[1] - 入门常见问题与个人分享 (opens new window)
